SERIE TV-TD 2-1624
EAN 8422202216249
Ruedas de resina extrafuerte, especialmente indicada para soportar altas temperaturas de hasta 200 º y cargas hasta 700 Kg.
Se aplica en hornos, maquinaría ligera. Principalmente en sectores industriales, aeronáutico y automoción, alimentación.
Aplicadas en proyectos de ingeniería mecánica por delineantes y proyectistas.
TD: rueda extrafuerte de resina. Indicada para los sectores industriales.

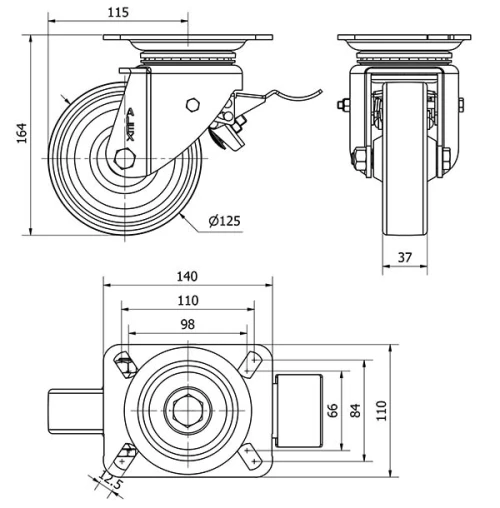

Datos técnicos
Tipo Soporte | Giratorio |
---|---|
Tipo Fijación | Platina |
Tipo Freno | Freno Rueda y Soporte |
Material | Resina Fenolica |
Cojinete | Liso |
Diámetro (mm) | 125 |
Ancho de banda (mm) | 37 |
Medidas de la placa (mm) | 139x110 |
Distancia entre agujeros (mm) | 105x80 |
Diámetro agujero (mm) | 10 |
Radio de giro (mm) | 115 |
Altura total (mm) | 164 |
Capacidad de carga (kg) | 550 |
Peso Unitario de la rueda (kg) | 2466 |
Volumen (cm3) | 4095 |
Área privada
- Descargar en formatos 3D
- Catia
- Iges
- Inventor
- Parasolid
- Proengineer
- Step AP203
- Descargar en formatos 2D
- DWG
- Descargar PDF
Componentes
Fabricada con chapa de acero embutido hasta 5m/m de espesor. Acabado cincado brillante de alta resistencia al óxido. Doble rodamiento a bolas reforzado con platillos intermedios y pistas de rodadura endurecidas. Protector anti-polvo en el cojinete del soporte. Fabricadas según normas europeas en 12532.
Rueda de resina
Rango de temperatura: -40º ÷ +200º
-
Facilidad de desplazamiento Muy bueno
-
Ruido durante la marcha Satisfactorio
-
Protección del suelo Satisfactorio
